| MOQ: | 1 সেট |
| standard packaging: | পাতলা পাতলা কাঠের কেস |
| payment method: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |
| Supply Capacity: | মাসে 10 সেট |
অ্যান্টি-স্ট্যাটিক হার্ড ওয়াল মডিউলার পরিষ্কার ঘর, উচ্চমানের ক্লাস 1000
দক্ষিণ কোরিয়ার আইএনএনএক্স কারখানার জন্য
মডিউলার পরিষ্কার ঘর সুবিধা:
টেকসই
সাইটে মিনিমামের সাথে দ্রুত বংশের ইনস্টলেশন
মান বজায় রাখুন
প্রসারণ বা পুনরায় প্রকাশের জন্য সহজেই সংশোধিত।
যদিও স্পষ্ট বিভাগ পাওয়া যায় না, "ক্লিন রুম" শব্দটি বিল্ডিং বা ঘরের ক্ষেত্রে ব্যবহৃত হয়।পিভিসি পর্দা বা রজন প্যানেল দ্বারা আবদ্ধ একটি স্থান একটি পরিষ্কার ঘর বা শীতাতপ নিয়ন্ত্রিত ঘরে পরিষ্কার পরিচ্ছন্নতার কারণ বাড়ানোর ইচ্ছার ক্ষেত্রে "ক্লিন বুথ" হিসাবে বিবেচিত হবে।আকার 1.5m থেকে 5m এবং পরিষ্কার বায়ু ছাদে এফএফইউ (ফ্যান ফিল্টার ইউনিট) এর বিধান সহ বুথে চালু হয়।
সাম্প্রতিক বছরগুলিতে তার আকারের ভিত্তিতে নয়, তবে এটিকে একটি পরিষ্কার, পরিচ্ছন্নতা উপাদান হিসাবে সস্তার, চলমান কাঠামো হিসাবে বিবেচনা করা এবং নির্মাণ কোড বা ফায়ার সার্ভিস আইন লঙ্ঘন না করে জনপ্রিয় হয়ে উঠেছে।
আকার এবং নির্দিষ্টকরণ:
| পণ্য | মডুলার পরিষ্কার ঘর |
| আকার | গ্রাহকের আকার অনুযায়ী |
| বাইরের ফ্রেম | 40 * 80 মিমি এক্সট্রুড অ্যালুমিনিয়াম |
| এফএফইউ কিউটিওয়াই | 100 সেট |
| আলো | 36 ডাব্লু * 40 |
| ব্লোয়ার ফ্যান | 120 ডাব্লু এক্স 6 এসইটিএস |
| নসি | প্রায় 54 ডিবিএ |
| সি ভিউ | লাইটপ্রুফ অ্যান্টি-স্ট্যাটিক পিভিসি পর্দা |
| শীর্ষ সিলিং | এফএফইউ এবং মিরর এসএস 304 প্লেট |
| ক্লাস | 1000 |
| দরজা | ম্যানুয়াল স্লাইডিং দরজা |
প্রয়োগ:
ক্লিন রুম ওষুধ, মাইক্রোবায়োলজিকাল গবেষণা এবং বৈজ্ঞানিক পরীক্ষাগুলির জন্য, যার জন্য আংশিক পরিশোধন সরঞ্জাম প্রয়োজন require
নির্মাণ কোড বা ফায়ার সার্ভিস আইনের সাথে সম্পর্কিত, স্থানীয় কর্তৃপক্ষ বা ক্লায়েন্টের সংস্থার মানগুলির সাথে দ্বন্দ্ব হওয়ার সম্ভাবনা রয়েছে।এছাড়াও, একটি ডেস্কের উপরে যে আকারটি তৈরি করা যেতে পারে তাকে "সাধারণ ক্লিন বেঞ্চ" হিসাবে অভিহিত করা হয়
পরিষ্কার বুথ নির্বাচনের ক্ষেত্রে নিম্নলিখিত বিবেচনাগুলি প্রয়োজনীয়।
1. বুথের অভ্যন্তরের জন্য পরিচ্ছন্নতার ফ্যাক্টর গণনা
2. প্রাচীর উপাদান নির্বাচন
3. বায়ুচলাচল সিস্টেমের নির্বাচন
4. বুথের মধ্যে শীতাতপনিয়ন্ত্রণের নির্বাচন
ঘ। বুথের অভ্যন্তরের জন্য পরিচ্ছন্নতার ফ্যাক্টর গণনা
সাধারণত এটি পরিষ্কার ঘর নিয়মের ভিত্তিতে নির্ধারিত হয়।বিবেচিত প্যারামিটারগুলি সংবহন, ফিল্টার ধরণ, প্রবাহ সিস্টেম এবং বায়ুচলাচল সিস্টেমের হার।
প্রচলনের হারের জন্য রেফারেন্স সারণী
| ক্লিন ক্লিন রুম | সাধারণ সংখ্যাগত মান | USA209E স্ট্যান্ডার্ড | গড় বায়ু বর্তমান গতি |
| ক্লাস 100,000 | 20-30 ঘূর্ণন / ঘন্টা | 20 | 0.005-0.041 মি / সে |
| ক্লাস 10,000 | 30 ~ 70 ঘূর্ণন / ঘন্টা | 70 | 0.051-0.76 মি / সে |
| ক্লাস 1000 | 100-200 ঘূর্ণন / ঘন্টা | 150 | 0.127-0.202 মি / সে |
| ক্লাস 100 | 200-600 ঘূর্ণন / ঘন্টা | 250-400 | 0.203-0.408 মি / সে |
প্রতি ঘন্টা সঞ্চালনের হার (আবর্তন / ঘন্টা) = গড় বায়ু বর্তমান গতি (এম / সেকেন্ড) এক্স স্রাব অঞ্চল (এম 2) এক্স 3600 সেকস ÷ ঘরের ক্ষমতা (আয়তন) (এম 3)
| আইটেম | মাঝারি বা উচ্চ কার্যকারিতা ফিল্টার | HEPA ফিল্টার | ইউএলপিএ ফিল্টার |
| ফিল্টারিং ক্ষমতা | ক্লাস 10-100000 | ক্লাস 100-10000 | ক্লাস 10 |
| উদাহরণ | সাধারণ অফিস | আইসি প্রক্রিয়া পরে | পিআরআই আইসি প্রক্রিয়া |
| কর্মক্ষমতা | মোটা কণা ফিল্টারের তুলনায় উচ্চ ট্র্যাপিং ক্ষমতা capacity | 0.3 মাপের কণার জন্য 99.97% পর্যন্ত ক্ষমতার ট্র্যাপিংয়ের অধিকারী | 0.1 মিমি আকারের কণার জন্য 99.999% পর্যন্ত ক্ষমতার ফাঁদে ফেলার প্রক্রিয়া করা হচ্ছে |
বায়ু প্রবাহের ক্ষমতা এবং ইনস্টল করার জন্য এফএফইউর ইউনিটগুলি পরিষ্কার বুথ এবং পছন্দসই শ্রেণীর ভলিউমের ভিত্তিতে নির্বাচন করা হয়।
প্রয়োজনীয় বায়ু প্রবাহ (এম 3 / মিনিট) = লক্ষ্যযুক্ত কক্ষের ক্ষমতা (এম 3) ulation সঞ্চালনের হার (আবর্তন / ঘন্টা) ÷ 60
উদাহরণ)
প্রস্থ 3 মি, দৈর্ঘ্য 2 মি, উচ্চতা 2 মি এবং 10000 এর পছন্দসই শ্রেণি সহ একটি পরিষ্কার বুথের জন্য এফএফইউ বায়ু প্রবাহ (3 × 2 × 2) × 75 ÷ 60 = 15 (এম 3 / মিনিট)
* PAU- এর একক ইউনিট - আমাদের সংস্থার A17FFU সামঞ্জস্যপূর্ণ।
2. প্রাচীর উপাদান নির্বাচন
পরিবেশন এবং অভ্যন্তরীণ স্থানের পরিবেশ সম্পর্কিত প্রয়োজনীয়তার ভিত্তিতে নির্বাচন করা উচিত।
বৈশিষ্ট্য:
1)। ক্লিন বুথ উচ্চ পরিষ্কার পরিবেশের অংশ দিতে পারে, স্থানের উপরে ইনস্টল করা যেতে পারে
এটিকে এফএফইউ থেকে বেরিয়ে আসা বাতাসটি পূর্ব ফিল্টার এবং এইচপিএ ফিল্টার দ্বারা ফিল্টার করা হবে, তারপরে
বিশুদ্ধ বায়ু বিশোধনের প্রয়োজনীয়তার জন্য বীমা অঞ্চলে উল্লম্বভাবে প্রবেশ করুন
2)। 52 ডিবিএর চেয়ে কম শব্দ, বায়ুর গতিবেগ 0.35-0.6 মি / সে
3)।পরিষ্কার বুথের মাত্রা, নকশা কাস্টমাইজ উপলব্ধ design
4) .এটি একক দ্বারা ব্যবহার করা যেতে পারে এবং স্ট্রিপ মধ্যে পরিষ্কার এলাকা সংযুক্ত করা যেতে পারে
5)।পরিশোধন র্যাঙ্ক: 100 শ্রেণি, 1000 শ্রেণি বা 10000 ক্লাস
বিশেষ উল্লেখ:
| আইটেম | হার্ড প্রাচীর মডুলার পরিষ্কার ঘর | |
| পরিচ্ছন্নতা | ক্লাস 100 থেকে ক্লাস 100,000 | |
| মাত্রা (LXWXH) | গ্রাহকের প্রয়োজনীয়তা অনুসারে ডিজাইন করা | |
| এফএফইউ | মাত্রা | 2x2, 2x4, 4x4 optionচ্ছিক |
| কাঠামোগত ফ্রেম উপাদান | স্টেইনলেস স্টিল, অ্যালুমিনিয়াম খাদ | |
| বিদ্যুৎ সরবরাহ | 110 ভি / 60 এইচজেড / এসি;220V / 60HZ / এসি | |
| ছাঁকনি | মিনি পিএইচটি এইচপিএ ফিল্টার / ইউএলপিএ ফিল্টার alচ্ছিক | |
| ফ্রেমের উপাদান | অ্যালুমিনিয়াম খাদ / স্টেইনলেস স্টিল 201 / SUS 304 | |
| প্রাচীর উপাদান | টেম্পারেড গ্লাস / এক্রাইলিক / অ্যান্টি-স্ট্যাটিক স্বচ্ছ পিভিসি / স্যান্ডউইচ প্যানেল | |
| সিলিং | অ্যালুমিনিয়াম-প্লাস্টিকের প্যানেল / টেম্পারেড গ্লাস / এক্রাইলিক / অ্যান্টি-স্ট্যাটিক স্বচ্ছ পিভিসি / স্যান্ডউইচ প্যানেল | |
Ptionচ্ছিক আনুষাঙ্গিক:
বায়ু ঝরনা
পাস বক্স
এয়ার কন্ডিশনার
চাপ পরিমাপক

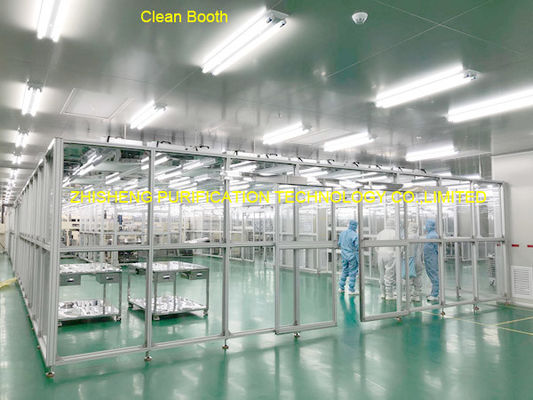

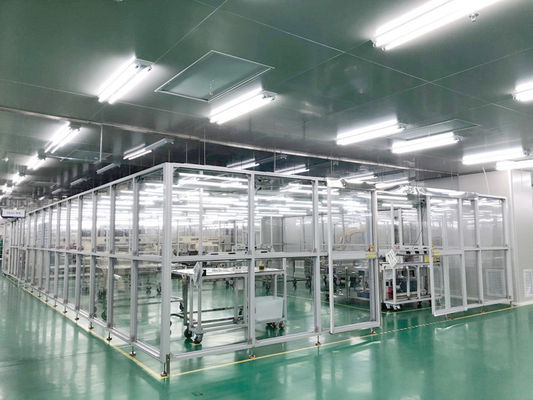

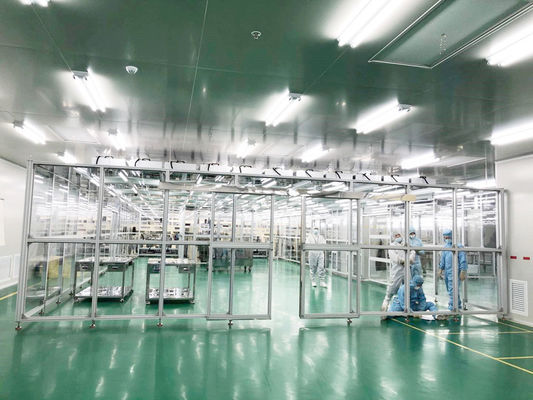

ক্লাস 1000 মডিউলার পরিষ্কার ঘরগুলির ফটোগুলি:
|
|
